板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型換熱器。各種板片之間形成薄矩形通道，通過板片進行熱量交換。板式換熱器是液—液、液—汽進行熱交換的理想設備。它具有換熱效率高、熱損失小、結構緊湊輕巧、占地面積小、安裝清洗方便、應用廣泛、使用壽命長等特點。本期我們就一起來了解下板式換熱器的相關知識。

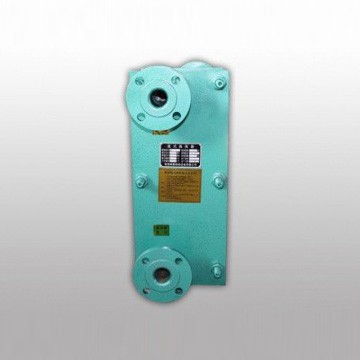

　　一、板式換熱器結構
　　板式換熱器的型式主要有框架式（可拆卸式）和釬焊式兩大類，板片形式主要有人字形波紋板、水平平直波紋板和瘤形板片三種。
　　主要結構：
　?。?）板式換熱器板片和板式換熱器密封墊片
　?。?）固定壓緊板
　　（3）活動壓緊板
　?。?）夾緊螺栓
　?。?）上導桿
　?。?）下導桿
　?。?）后立柱
　　板式換熱器由一組板片疊放成具有通道型式的板片包。兩端分別配置帶有接管的端底板。整機由真空釬焊而成。相鄰的通道分別流動兩種介質。相鄰?fù)ǖ乐g的板片壓制成波紋。型式，以強化兩種介質的熱交換。在制冷用釬焊式板式換熱器中，水流道總是比制冷劑流道多一個。
　　二、板式換熱器運行原理

　　板式換熱器是由帶一定波紋形狀的金屬板片疊裝而成的新型換熱器,構造包括墊片、壓緊板（活動端板、固定端板）和框架（上、下導桿，前支柱）組成，板片之間由密封墊片進行密封并導流,分隔出冷/熱兩個流體通道,冷/熱換熱介質分別在各自通道流過,與相隔的板片進行熱量交換，以達到用戶所需溫度。
